Дайын бетон араластырғыш

PRO дайын бетон араластырғыштарды ұсынады

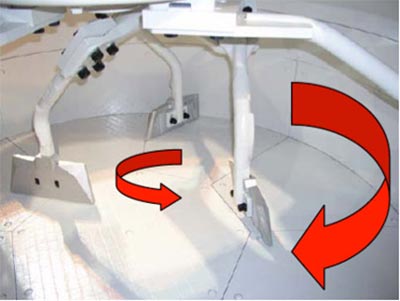

Цемент пен бетонды қолдану үшін әзірленген, жоғары тиімді араластыру жүйелері бар дайын бетон араластырғыш. Бірегей ерекшелігі бар планеталық қозғалыс механизмі, құрылғы мұқият, біртекті жеткізу үшін революциялық және айналмалы қозғалыстарды біріктіреді. тұтқырлығы жоғары материалдарды араластыру, өлі аймақтарды жою және жалпы өндіріс тиімділігін арттыру.

Өнім параметрі (спецификация)

Өнімнің ерекшелігі және қолданылуы

Ерекшелік

Дайын бетон араластырғыш зауытының негізінде араластырғыш жатыр, ол ең алдымен мәжбүрлі түрде жұмыс істейді. араластыру. Қос білікті көлденең араластырғыш өзінің жылдам және біркелкі болуымен ерекшеленетін абсолютті салалық стандарт болып табылады. араластыру мүмкіндіктері, жоғары бейімделгіштік және ерекше тозуға төзімділік — барлығы толығымен автоматтандырылған жұмыс процестерімен толықтырылған және экологиялық таза дизайн ерекшеліктері.

Дайын бетон араластырғыштың негізгі ерекшеліктері:

Негізгі үлгілер және жұмыс принциптері

Қос білікті көлденең мәжбүрлі араластырғыш салалық эталон ретінде қызмет етеді. Екі көлденең білік қарама-қарсы айналады интенсивті турбуленттілік пен үш өлшемді ығысу ағынын тудыратын бағыттар, біркелкі араласуға қол жеткізу. Әр топтамаға 30–60 секунд. Бұл дизайн бетон түрлерінің кең ауқымымен үйлесімді, соның ішінде стандартты, өнімділігі жоғары және құрғақ қатты қоспалар.

Біртектілік және дәлдік

Үдемелі кесіп араластыру толтырғыштарды цементті материалдармен біркелкі жабуды қамтамасыз етеді. Жоғары дәлдікпен біріктірілген таразы жүйелері (±0,5% дейін дәл), бұл бетонның тұрақты беріктігі мен шөгуіне кепілдік береді, сонымен бірге толық процесті қадағалау мүмкіндігі.

Төзімділік және техникалық қызмет көрсету

Қабырғалық тақталар мен араластырғыш қалақтар жоғары хромды, тозуға төзімді қорытпалардан жасалған. Көпқабатты білік ұшы тығыздағыштар шламның ағып кетуіне жол бермейді, ал жабысқақ конструкциялар материалдың жиналуын азайтады, осылайша қызмет ету мерзімін ұзартады және техникалық қызмет көрсету шығындарын азайту.

Тиімділік және автоматтандыру

Шығару қақпасы (гидравликалық немесе пневматикалық жүйелер арқылы жұмыс істейді) көп сатылы ашуды реттеуге қолдау көрсетеді. Ан Біріктірілген PLC және орталық басқару жүйесі бүкіл жұмыс процесін автоматтандырады - пакеттеу мен араластырудан бастап разрядтау — жылдам жауап беру уақытын қамтамасыз ету және пакеттік қателерді азайту.

Қоршаған ортаға мейірімділік және бейімделгіштік

Жабық толтырғыштар, импульстік ағынды шаң жинау жүйелері, ағынды суларды қайта өңдеу және жоғары қысым сияқты мүмкіндіктер тазалау мүмкіндіктері жасыл құрылыс стандарттарына сәйкестігін қамтамасыз етеді. Модульдік құрылымдық дизайн жеңілдетеді оңай орнату және кеңейту, жүйені әртүрлі өндірістік қуаттарға оңай бейімдеуге мүмкіндік береді және жоба сценарийлері.

Қолданба

Қос білікті: коммерциялық бетон зауыттары, ірі инфрақұрылымдық жобалар; жоғары тиімділігі, әмбебаптығы және төзімділік.

Тік білік планеталық: құрамдас бөліктер, UHPC, түсті бетон және талшықты темірбетон; жеткізеді жоғары біртектілік.

Барабан түрі (еркін құлау): шағын көлемді ауылдық жобалар, ірі толтырғыштары бар пластикалық бетон; дегенмен төмен бағаны ұсынады біртектілігі мен тиімділігі шектеулі.

Өндіріс мәліметтері

I. Араластыру жүйесі (негізгі өнімділік аймағы)

Құрылымдық құрамдас бөліктер: қос параллель көлденең біліктер + жеңілдетілген араластырғыш тұтқалар + реттелетін араластырғыш қалақтар + доғалық төсемдер / Соңғы лайнерлер. Екі білік бірдей жылдамдықпен немесе дифференциалдық жылдамдықпен қарама-қарсы бағытта айналады. 30–60 секунд ішінде біркелкі араластыруға қол жеткізетін үш өлшемді турбулентті ығысу өрісі. Көпбұрышты дизайн Қолдар мен пышақтар біліктерде материалдың жиналуын болдырмайды және материалдың жабысуын болдырмайды.

Материалдар және қаттылық: төсемдер мен қалақтар жоғары хромды тозуға төзімді легирленген темірден құйылған (HRC ≥ 54–58; Соққы). Мәні ≥ 7,0 Н·м/мм²). Араластыру біліктері № 45 көміртекті құрылымдық болаттан немесе легирленген болаттан тұтас соғылған; білік диаметрлері нақты үлгіге байланысты 120 мм-ден (JS1000 үлгісі үшін) 180 мм-ге дейін (JS3000 үлгісі үшін) ауытқиды. Құрамдас бөліктер тозған бөлшектерді тәуелсіз ауыстыруға мүмкіндік беретін болттар арқылы қосылады; лайнерлердің қызмет ету мерзімі мүмкін 40 000 партиядан асады.

Типтік параметрлер

II. Білік ұшын тығыздау + майлау жүйесі (ағып кетудің алдын алу және ұзақ қызмет ету кілті)

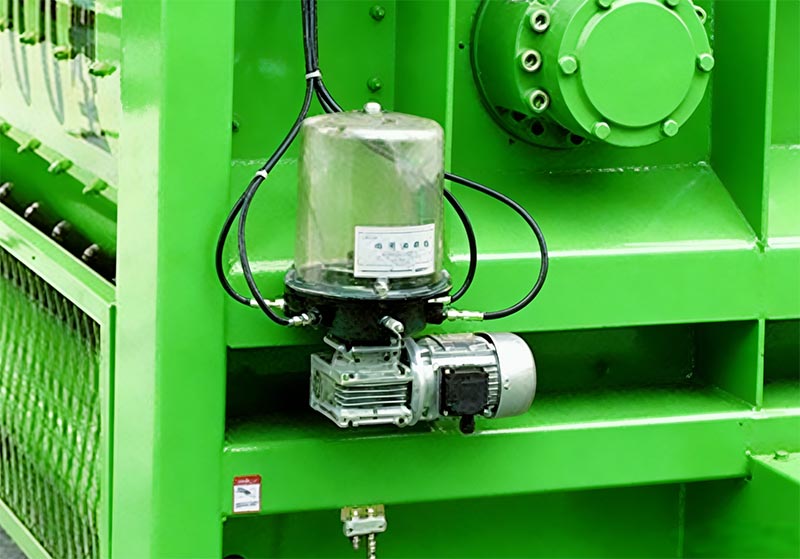

Бірнеше білікке арналған тығыздағыштар: Өнеркәсіптік стандартты конфигурация қалқымалы майлы тығыздағыштардың тіркесімінен тұрады, жоғары қысымды майлық тығыздағыштар, және ауа тығыздағыштар (неміс өндірушілерінің BHS және SICOMA құрылымдық дизайны негізінде). Автоматты майды айдау және тәуелсіз ауа беру тізбегі бар бұл жүйе цементті тиімді оқшаулайды. суспензия мен шаң, осылайша білік ұшының тозуын және суспензияның ағып кетуін болдырмайды. Жүйе сонымен қатар дабылмен жабдықталған пломбаның ақаулығы, аномалия жағдайында жабдықты қорғау үшін автоматты өшіруді іске қосады. Орталықтандырылған Майлау жүйесі: уақытты және өлшенген жеткізу үшін прогрессивті дистрибьюторлармен жұптастырылған электр майлау сорғысы бар. барлық мойынтіректерді және тығыздағыш беттерді майлау. Майдың қысымы 10-15 МПа жетеді, бұл біркелкі емес жиі қолмен майлаумен байланысты. Мұнай деңгейі мен қысымды бақылаумен жабдықталған жүйе итермелейді май тапшылығы кезінде автоматты дабыл, осылайша бетондағы майдың ластану қаупін азайтады араластырыңыз.

III. Жетек жүйесі

Қос планеталық редукторларды пайдаланады (әрқайсысы қозғалтқышпен тікелей жұптастырылған), ықшам құрылымды ұсынады, ең аз. кері соққы, жоғары айналу моменті және төмен шу деңгейлері (≤85 дБ). Тікелей жетек конструкциясы — айналып өтетін белдіктер — сырғуды болдырмайды және ≥96% беру тиімділігін қамтамасыз етеді. Жүйе қосымша жүктемеден қорғау және температурамен жабдықталған тоқтап қалудан туындаған қозғалтқыштың күйіп қалуын болдырмау үшін бақылау.

IV. Ағызу және азықтандыру жүйелері

Гидравликалық разряд қақпасы: тегіс, соққысыз гидравликалық басқарылатын үш реттелетін ашылу позициясы бар. операция. Электр қуатын өшіру немесе гидравликалық жүйені пайдалану үшін стандартты мүмкіндік ретінде қолмен авариялық тұтқа бар сәтсіздіктер. Қақпа жақтауы тез және оңай ауыстырылатын майға төзімді, тозуға төзімді резеңке тығыздағыштармен жабдықталған. Шығару ұзақтығы әртүрлі қабылдау көліктерін орналастыру үшін бағдарламаланады.

Тамақтандыру жүйесі: бункер қалыңдатылған, тозуға төзімді болат пластиналардан жасалған, опциялардың екеуіне де қол жетімді. көтергіш негізіндегі немесе таспалы конвейерді беру механизмі. Шектеу қосқыштарымен және алдын алу үшін авариялық тоқтату функциясымен жабдықталған шамадан тыс орама, бункер шаңның пайда болуын азайту үшін жабық дизайнмен ерекшеленеді.

V. Таразы жүйесі (дәлдік бетонның сапасын анықтайды)

Тәуелсіз таразы бункерлері: толтырғыштар, цемент, күл, су және қоспалар өлшенеді. бөлек бөлімдер. Жоғары дәлдіктегі қысым типті жүктеме жасушалары (0,02% FS дәлдігі) екі сатылы салмақ өлшеуді қолдайды. процесс — жоғары дәлдік үшін дөрекі және ұсақ өлшемдерді біріктіру. Өлшеу дәлдігі мақсаттары үшін **±0,3%–±0,5% цемент, су және қоспалар және толтырғыштар үшін ±1%**. Жүйе алдын алу үшін соққыға қарсы буферлеу құрылғыларын қамтиды жүктеме жасушаларының зақымдануынан бірден шамадан тыс жүктемелер.

Автоматты өтеу: PLC контроллері материалдан туындаған қателерді өтеу үшін нақты уақыт режимінде түзетулер жасайды. еркін түсу, температура ауытқуы және ылғалдылық деңгейі, осылайша бетонның әрбір партиясының консистенциясын қамтамасыз етеді. Барлық деректер толық қадағалануды қамтамасыз ете отырып, бүкіл процесс бойына жазылады.

VI. Электр және басқару жүйелері

Негізгі жүйе өнеркәсіптік компьютермен біріктірілген PLC (әдетте Siemens немесе сияқты брендтерді пайдаланады) тұрады. Schneider), үш жұмыс режимін қолдайды: Автоматты, Жартылай автоматты және Қолмен. Адам-машина интерфейсі (HMI) араластыру циклінің ұзақтығын, айналу жылдамдығын, температураны, пакеттік салмақтарды және дабылды қоса, негізгі параметрлерді көрсетеді хабарландырулар. Жүйе 100-ден астам нақты рецепттерді сақтауға қабілетті, бұл арқылы жылдам еске түсіруге мүмкіндік береді. бір рет түрту пәрмені.

Қауіпсіздік мүмкіндіктері: ағып кетуден қорғауды, шамадан тыс жүктемеден қорғауды, авариялық тоқтатуды блоктауды және қақпа шегін қамтиды қорғау. Орталық басқару жүйесімен интеграцияны жеңілдету үшін қашықтан бақылау интерфейсі қамтамасыз етілген тұтас бетон зауыты.

VII. Қоршаған ортаны қорғау және құрылымдық жобалау

Қоршаған орта конфигурациясы: импульстік ағынды қапшық сүзгі шаң жинағышымен біріктірілген толық жабық корпусы бар. (шаң шығарындыларының ≤ 10 мг/м³ болып қалуын қамтамасыз ету). Ішкі жоғары қысымды тазалау жүйесі тазалаумен біріктірілген ағынды суларды қайта өңдеу үшін тұндыру цистернасына қайтарады. Шуды азайтатын қоршау тиімді түрде қамтылған жұмыс шу деңгейін барынша азайту.

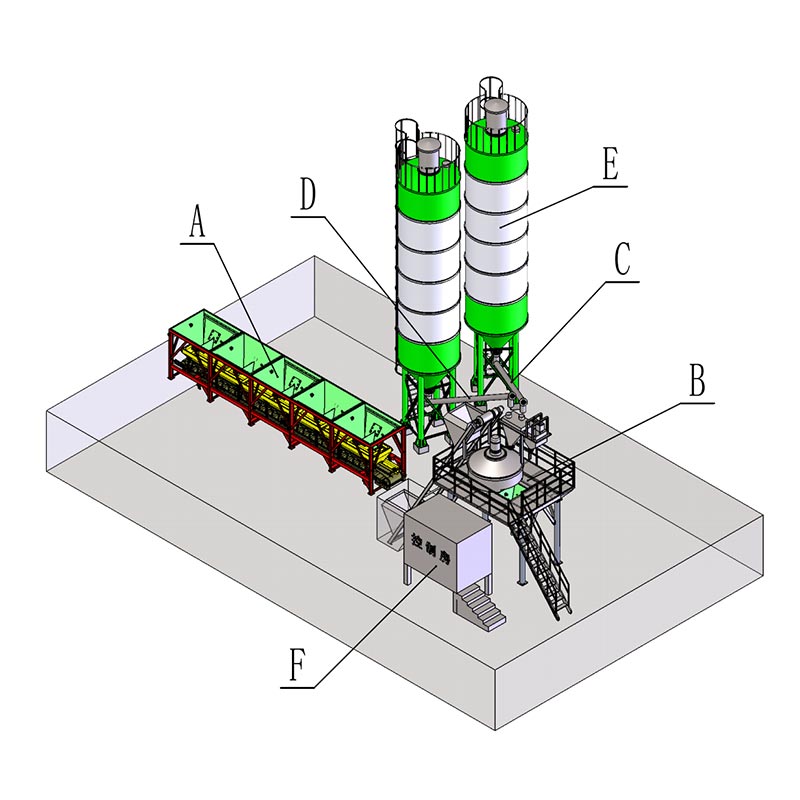

Модульдік құрылым: Толық машина әртүрлі модульдерге бөлінген, атап айтқанда араластыру блогы, ағызу блогы, таразы құрылғысы және электрлік басқару шкафы — зауытта дайындауды жеңілдету, орнында көтеру және жылдам орнату. Құрылымдық қаңқа дәнекерленген секциялы болаттан жасалған, тоттануға құм себу арқылы өңделген жою және жоғары коррозияға төзімділікті қамтамасыз ету үшін эпоксидті праймермен және үстіңгі жабынмен аяқталады.

VIII. Қосымша мәліметтер: тік білікті планеталық араластырғыш (жоғары деңгейлі қолданбалар)

Өте жоғары өнімді бетонмен (UHPC), түрлі-түсті бетонмен және талшықты темірбетонмен пайдалануға өте ыңғайлы. Араластыру траектория планетаның айналуын өздігінен айналумен біріктіреді, «өлі аймақсыз» араласу ортасын қамтамасыз етеді және біртектілік қысқа мерзімде (әдетте 20–30 секунд). Астарлы тақталар мен араластырғыш қалақтар а салыстырғанда қымбатырақ болса да, қызмет ету мерзімін едәуір ұзартатын вольфрам карбиді композиттік материал қос білікті араластырғыштар. Айналу жылдамдығы жоғары болғандықтан, бұл жүйе салқындату мен майлаудың берік механизмдерін қажет етеді.

IX. Қабылдаудың негізгі критерийлері

Араластырудың біркелкілігі: бетон араласқан партиядағы ерітіндінің тығыздығының ауытқуы ≤ 0,8% болуы керек.
Араластыру циклінің уақыты: JS2000 моделі үшін стандартты цикл уақыты бір партияға 35–45 секунд (беру, араластыру және босатуды қосқанда) болып табылады.
Тығыздау өнімділігі: 8 сағат үздіксіз жұмыс істегеннен кейін білік ұштарынан бетон шламы ағып кетпеуі керек.
Шу деңгейі: Құрылғыдан 1 метр қашықтықта өлшенген шу деңгейі ≤ 85 дБ (A) болуы керек.
